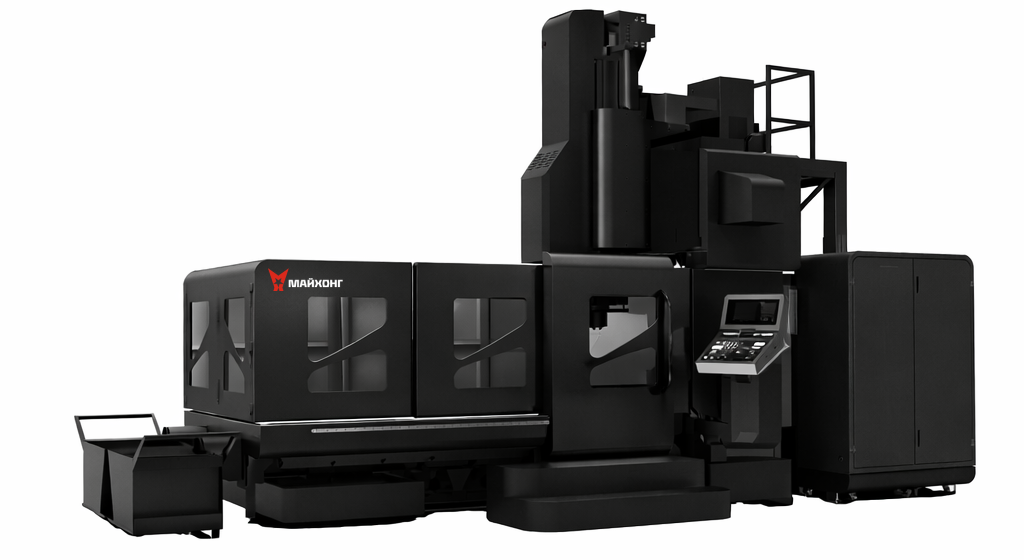

Класс высокопроизводительных станков с ЧПУ, главной отличительной чертой которых является портальная конструкция: стационарный портал и подвижный стол. Эта архитектура обеспечивает уникальное сочетание огромной рабочей зоны, исключительной жесткости и высокой точности.

BTMC1216

Артикул BTMC1216 Вес, кг 10500 Конус шпинделя BT50 [BT40] Ход по оси X/Z/Y, мм 1600/1200/700[800] Все характеристики Подробнее

Артикул BTMC1216 Вес, кг 10500 Конус шпинделя BT50 [BT40] Ход по оси X/Z/Y, мм 1600/1200/700[800] Быстрые перемещения по осям X/Y/Z, м/мин 16/16/12 Система ЧПУ Fanuc 0i / Siemens828 / GSK / Syntec Размер стола, мм 1000x1800 Т-паз стола (количество/шаг/ширина), мм 7/120/22 Нагрузка на стол, кг 3000 Расстояние от торца шпинделя до стола, мм 70-770 [150-850] Частота вращения шпинделя, об/мин 8000 [12000] Мощность двигателя, кВт 15/18,5 [11/15] Ширина портала, мм 1270 Направляющие по оси X/Y качения, роликовые Направляющие по оси Z скольжения Рабочая подача, мм/мин 8000 Точность позиционирования X/Y/Z, мм 0,010/0,010/0,008 Повторяемость позиционирования X/Y/Z, мм 0,008/0,008/0,006 Габаритные размеры (с цепным конвейером), мм 5500х3300х4000

BTMC1825

Артикул BTMC1825 Вес, кг 20000 Конус шпинделя BT50 Ход по оси X/Z/Y, мм 2500/1800/800 Все характеристики Подробнее

Артикул BTMC1825 Вес, кг 20000 Конус шпинделя BT50 Ход по оси X/Z/Y, мм 2500/1800/800 Быстрые перемещения по осям X/Y/Z, м/мин 10/12/10 Система ЧПУ Fanuc 0i / Siemens828 / GSK / Syntec Размер стола, мм 1620х2500 Т-паз стола (количество/шаг/ширина), мм 9/180/22 Нагрузка на стол, кг 6000 Расстояние от торца шпинделя до стола, мм 200-1000 Частота вращения шпинделя, об/мин 6000 Мощность двигателя, кВт 15/18,5 Ширина портала, мм 1820 Направляющие по оси X/Y качения, роликовые Направляющие по оси Z скольжения Рабочая подача, мм/мин 8000 Точность позиционирования X/Y/Z, мм 0,012/0,012/0,008 Повторяемость позиционирования X/Y/Z, мм 0,008/0,008/0,006 Габаритные размеры (с цепным конвейером), мм 7700x4510x4500

BTMC1825

Наличие Под заказ Артикул BTMC1825 Вес, кг 28000 Конус шпинделя BT50 Все характеристики Подробнее

Наличие Под заказ Артикул BTMC1825 Вес, кг 28000 Конус шпинделя BT50 Ход по оси X/Z/Y, мм 3000/2200/1000 Быстрые перемещения по осям X/Y/Z, м/мин 10/10/10 Система ЧПУ Fanuc 0i / Siemens828 / GSK / Syntec Размер стола, мм 1800х3000 Т-паз стола (количество/шаг/ширина), мм 9/180/22 Нагрузка на стол, кг 8000 Расстояние от торца шпинделя до стола, мм 215-1215 Частота вращения шпинделя, об/мин 6000 Мощность двигателя, кВт 15/18,5 Ширина портала, мм 2250 Направляющие по оси X/Y качения, роликовые Направляющие по оси Z скольжения Рабочая подача, мм/мин 8000 Точность позиционирования X/Y/Z, мм 0,015/0,012/0,012 Повторяемость позиционирования X/Y/Z, мм 0,010/0,010/0,008 Габаритные размеры (с цепным конвейером), мм 9300x5450x5100

BTMC2530

Наличие Под заказ Артикул BTMC2530 Вес, кг 30000 Конус шпинделя BT50 Все характеристики Подробнее

Наличие Под заказ Артикул BTMC2530 Вес, кг 30000 Конус шпинделя BT50 Ход по оси X/Z/Y, мм 3000/2500/1000 Быстрые перемещения по осям X/Y/Z, м/мин 10/10/10 Система ЧПУ Fanuc 0i / Siemens828 / GSK / Syntec Размер стола, мм 2300х3000 Т-паз стола (количество/шаг/ширина), мм 11/180/22 Нагрузка на стол, кг 8000 Расстояние от торца шпинделя до стола, мм 215-1215 Частота вращения шпинделя, об/мин 6000 Мощность двигателя, кВт 22/26 Ширина портала, мм 2550 Направляющие по оси X/Y качения, роликовые Направляющие по оси Z скольжения Рабочая подача, мм/мин 8000 Точность позиционирования X/Y/Z, мм 0,015/0,012/0,012 Повторяемость позиционирования X/Y/Z, мм 0,010/0,010/0,008 Габаритные размеры (с цепным конвейером), мм 9300x6000x5100

BTMC2540

Наличие Под заказ Артикул BTMC2540 Вес, кг 34000 Конус шпинделя BT50 Все характеристики Подробнее

Наличие Под заказ Артикул BTMC2540 Вес, кг 34000 Конус шпинделя BT50 Ход по оси X/Z/Y, мм 4000/2500/1000 Быстрые перемещения по осям X/Y/Z, м/мин 10/10/10 Система ЧПУ Fanuc 0i / Siemens828 / GSK / Syntec Размер стола, мм 2300х4000 Т-паз стола (количество/шаг/ширина), мм 11/180/22 Нагрузка на стол, кг 10000 Расстояние от торца шпинделя до стола, мм 215-1215 Частота вращения шпинделя, об/мин 6000 Мощность двигателя, кВт 22/26 Ширина портала, мм 2550 Направляющие по оси X/Y качения, роликовые Направляющие по оси Z скольжения Рабочая подача, мм/мин 8000 Точность позиционирования X/Y/Z, мм 0,020/0,015/0,012 Повторяемость позиционирования X/Y/Z, мм 0,012/0,010/0,010 Габаритные размеры (с цепным конвейером), мм 11000x6000x5100

BTMC3232

Наличие Под заказ Артикул BTMC3232 Вес, кг 35000 Конус шпинделя BT50 Все характеристики Подробнее

Наличие Под заказ Артикул BTMC3232 Вес, кг 35000 Конус шпинделя BT50 Ход по оси X/Z/Y, мм 3200/3200/1000 Быстрые перемещения по осям X/Y/Z, м/мин 12/12/12 Система ЧПУ Fanuc 0i / Siemens828 / GSK / Syntec Размер стола, мм 2500х3000 Т-паз стола (количество/шаг/ширина), мм 15/137/28 Нагрузка на стол, кг 10000 Расстояние от торца шпинделя до стола, мм 215-1215 Частота вращения шпинделя, об/мин 6000 Мощность двигателя, кВт 22/26 Ширина портала, мм 3200 Направляющие по оси X/Y качения, роликовые Направляющие по оси Z скольжения Рабочая подача, мм/мин 8000 Точность позиционирования X/Y/Z, мм 0,018/0,018/0,015 Повторяемость позиционирования X/Y/Z, мм 0,010/0,010/0,010 Габаритные размеры (с цепным конвейером), мм 9100х6400х4800

BTMC3260

Наличие Под заказ Артикул BTMC3260 Вес, кг 55000 Конус шпинделя BT50 Все характеристики Подробнее

Наличие Под заказ Артикул BTMC3260 Вес, кг 55000 Конус шпинделя BT50 Ход по оси X/Z/Y, мм 6000/3200/1000 Быстрые перемещения по осям X/Y/Z, м/мин 12/12/12 Система ЧПУ Fanuc 0i / Siemens828 / GSK / Syntec Размер стола, мм 3000х6000 Т-паз стола (количество/шаг/ширина), мм 15/137/28 Нагрузка на стол, кг 20000 Расстояние от торца шпинделя до стола, мм 250-1250 Частота вращения шпинделя, об/мин 6000 Мощность двигателя, кВт 22/26 Ширина портала, мм 3200 Направляющие по оси X/Y качения, роликовые Направляющие по оси Z скольжения Рабочая подача, мм/мин 8000 Точность позиционирования X/Y/Z, мм 0,022/0,018/0,015 Повторяемость позиционирования X/Y/Z, мм 0,012/0,010/0,010 Габаритные размеры (с цепным конвейером), мм 15000х6400х4800

Опции модели серии BTMC

Система ЧПУ FANUC 0i-TF(5)PLUS

Система ЧПУ Siemens 828D

Стружечный конвейер цепного типа с тележкой

Система измерения инструмента

Система измерения детали

Кондиционер эл.шкафа

Трансформатор

Оптические линейки на оси X/Y/Z

Подача СОЖ через шпиндель под повышенным давлением

Маслоотделитель (скиммер)

Масляное охлаждение шпинделя

Полностью закрытая рабочая зона (с крышей/без крыши)

Угловая фрезерная голова автоматическая

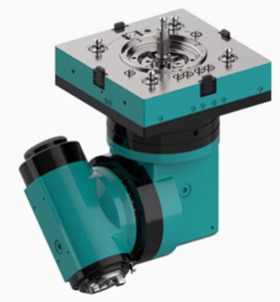

Универсальная фрезерная голова автоматическая

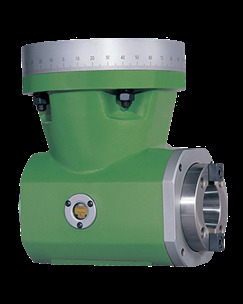

Угловая фрезерная голова ручная

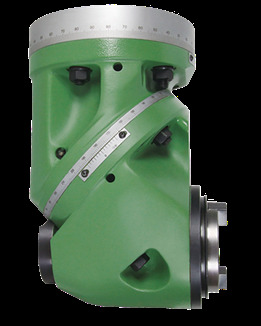

Универсальная фрезерная голова ручная

Инструментальный магазин на 40/60 позиций

Система ЧПУ FANUC 0i-TF(5)PLUS

Описание: Компактная, высоконадежная и функционально насыщенная система числового программного управления для современных фрезерных, сверлильных и токарных обрабатывающих центров. Данная модель представляет собой развитие легендарной серии 0i-F, предлагая улучшенную производительность и расширенные сетевые возможности при сохранении знаменитой надежности Fanuc. Увеличенный объем памяти (2МБ) для хранения больших управляющих программ. По популярности занимает 65% рынка.

Характеристики модели серии BTMC

Модель

Вес, кг

Конус шпинделя

Ход по оси X/Z/Y, мм

Быстрые перемещения по осям X/Y/Z, м/мин

Система ЧПУ

Размер стола, мм

Т-паз стола (количество/шаг/ширина), мм

Нагрузка на стол, кг

Расстояние от торца шпинделя до стола, мм

Частота вращения шпинделя, об/мин

Мощность двигателя, кВт

Ширина портала, мм

Направляющие по оси X/Y

Направляющие по оси Z

Рабочая подача, мм/мин

Точность позиционирования X/Y/Z, мм

Повторяемость позиционирования X/Y/Z, мм

Габаритные размеры (с цепным конвейером), мм

BTMC1216

10500

BT50 [BT40]

1600/1200/700[800]

16/16/12

Fanuc 0i / Siemens828 / GSK / Syntec

1000x1800

7/120/22

3000

70-770 [150-850]

8000 [12000]

15/18,5 [11/15]

1270

качения, роликовые

скольжения

8000

0,010/0,010/0,008

0,008/0,008/0,006

5500х3300х4000

BTMC1825

20000

BT50

2500/1800/800

10/12/10

Fanuc 0i / Siemens828 / GSK / Syntec

1620х2500

9/180/22

6000

200-1000

6000

15/18,5

1820

качения, роликовые

скольжения

8000

0,012/0,012/0,008

0,008/0,008/0,006

7700x4510x4500

BTMC1825

Под заказ

28000

BT50

3000/2200/1000

10/10/10

Fanuc 0i / Siemens828 / GSK / Syntec

1800х3000

9/180/22

8000

215-1215

6000

15/18,5

2250

качения, роликовые

скольжения

8000

0,015/0,012/0,012

0,010/0,010/0,008

9300x5450x5100

BTMC2530

Под заказ

30000

BT50

3000/2500/1000

10/10/10

Fanuc 0i / Siemens828 / GSK / Syntec

2300х3000

11/180/22

8000

215-1215

6000

22/26

2550

качения, роликовые

скольжения

8000

0,015/0,012/0,012

0,010/0,010/0,008

9300x6000x5100

BTMC2540

Под заказ

34000

BT50

4000/2500/1000

10/10/10

Fanuc 0i / Siemens828 / GSK / Syntec

2300х4000

11/180/22

10000

215-1215

6000

22/26

2550

качения, роликовые

скольжения

8000

0,020/0,015/0,012

0,012/0,010/0,010

11000x6000x5100

BTMC3232

Под заказ

35000

BT50

3200/3200/1000

12/12/12

Fanuc 0i / Siemens828 / GSK / Syntec

2500х3000

15/137/28

10000

215-1215

6000

22/26

3200

качения, роликовые

скольжения

8000

0,018/0,018/0,015

0,010/0,010/0,010

9100х6400х4800

BTMC3260

Под заказ

55000

BT50

6000/3200/1000

12/12/12

Fanuc 0i / Siemens828 / GSK / Syntec

3000х6000

15/137/28

20000

250-1250

6000

22/26

3200

качения, роликовые

скольжения

8000

0,022/0,018/0,015

0,012/0,010/0,010

15000х6400х4800

Опции модели серии BTMC

Система ЧПУ FANUC 0i-TF(5)PLUS

Система ЧПУ Siemens 828D

Стружечный конвейер цепного типа с тележкой

Система измерения инструмента

Система измерения детали

Кондиционер эл.шкафа

Трансформатор

Оптические линейки на оси X/Y/Z

Подача СОЖ через шпиндель под повышенным давлением

Маслоотделитель (скиммер)

Масляное охлаждение шпинделя

Полностью закрытая рабочая зона (с крышей/без крыши)

Угловая фрезерная голова автоматическая

Универсальная фрезерная голова автоматическая

Угловая фрезерная голова ручная

Универсальная фрезерная голова ручная

Инструментальный магазин на 40/60 позиций

Система ЧПУ FANUC 0i-TF(5)PLUS

Назначение и возможности

Оборудование предназначено для обработки крупногабаритных и тяжелых деталей, требующих больших рабочих ходов, высокой мощности резания и точности. Подходит для сложных операций с высокой нагрузкой.

Конструкция портала и оси движения

Портал состоит из двух колонн и горизонтальной балки (траверсы), по которой перемещается шпиндельная бабка (ось Y) с вертикальным ползуном (ось Z). Стол движется продольно по оси X и отличается высокой грузоподъемностью.

Шпиндель и дополнительные опции

Шпиндель может иметь редуктор для высокого крутящего момента или прямой привод для высокой скорости вращения. Возможна установка универсальных и угловых фрезерных голов как в автоматическом, так и в ручном режиме.

Сервис и гарантии

Гарантийный срок службы — 12 месяцев с момента ввода в эксплуатацию
Гарантийные обязательства распространяются на все узлы и агрегаты, за исключением расходных материалов
По истечению гарантийного срока обслуживание станка не приостанавливается и будет осуществляться на протяжении всего срока службы станка
По завершении гарантийного срока производитель продолжит обслуживание аппаратного обеспечения и будет бесплатно предоставлять обновление программного обеспечения
Политика производителя обеспечивает бесперебойное снабжение запасными частями и расходными материалами на протяжении всего срока службы оборудования

Обратите внимание, что срок работы станка и качество его работы сильно зависят от качества регулярного ТО оборудования. Не забывайте про это.
